匯豐石業(yè)華為松山湖項目砂巖石材加工技術說明
發(fā)布時間：2017-03-06 13:47 來源： 閱覽：54次

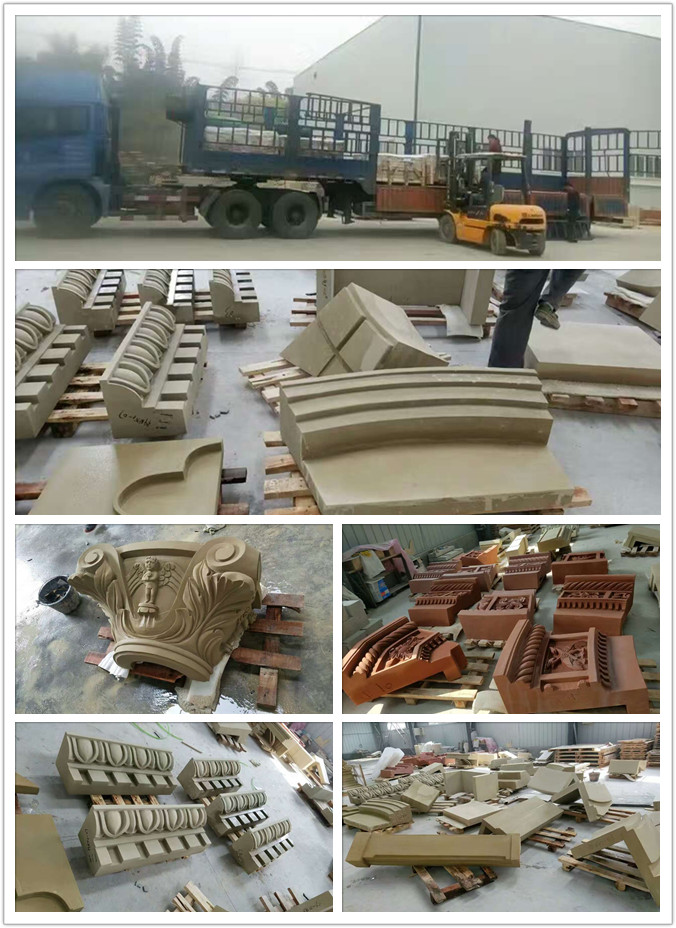

自貢市匯豐石業(yè)3月發(fā)廣東松山湖華為研發(fā)中心工地4-5組團米黃砂巖、紅砂巖異型，4-4組團淺灰砂巖異型自貢發(fā)貨。
關于華為松山湖項目石材加工技術說明：
一、石材的選擇：
一種顏色的石材應由一個采礦場提供；
石材一律要求細致緊密的顆粒，精心挑選，色澤、紋理及光潔度（拋光后）需一致；
石材應無正常情況下可能引起損蝕、雜色或礦物。
二、石材物理性能：
所有石材應符合中國規(guī)范和美國ASTMC615標準中的要求，石材測試時石紋的方向應配合實際使用狀況、或者是面向不利側進行。
·吸水率：最大3.75%（按照ASTMC97標準試驗方法）
·密度：最小2290kg/m3（按照ASTMC97標準試驗方法）
·壓縮強度：最小54MPA（干），30MPA（濕）（按ASTMC97標準試驗方法）
·彎曲強度：最小3MPA，按ASTMC880標準試驗方法進行各個方向的干濕狀態(tài)下的試驗，（試驗的厚度為70mm，表面處理應與實際工程相同）。
·熱膨脹系數(shù)：最大0.000012/℃。
三、表面防護
所有石材的表現(xiàn)，除拋光面以外，至少進行二層無色防水表面保護膜處理。預防淋濕變色、泛堿的處理要求：
·為防止石材外表面的吸水，并為了防止外表面因為水蒸氣的蒸騰作用受妨礙而導致背面或小孔吸水，引起淋濕變色、泛堿的析出變黃，要形成隔斷層并涂在外表面?zhèn)取?/span>
·具有與硅系滲透性防止吸水劑的淋濕變色、泛堿防止功能，配合使用的石材確認并設定使用的種別和涂裝量。還需要選用處理劑涂裝色調變化不明顯的產品。
·砂巖為吸水率較高的石材，需要兼用防霉、防藻涂裝材。
·防止淋濕變色、泛堿的性能及防霉、防藻的性能以材料試驗為準。
·為做到從表面滲透出來的防止淋濕變色、泛堿隔斷層的厚度在所有位置都達到5mm以上，需要設定處理劑的涂裝量和涂裝方法。
·接縫的裝飾接縫材部分，在現(xiàn)場施工時做同樣的處理，防止淋濕變色、泛堿隔斷層均布整體石材砌筑外墻上并是連續(xù)的。
·原則上石材加工成指定的形狀后會在石材加工工場或者是做相同處理的專用工場施工，其后在現(xiàn)場不應再發(fā)生切割等石材的加工。
·在處理劑涂裝部分，要確認其與接縫密封材、裝飾接縫材、填充砂漿等的吸附性，并根據(jù)結果管理涂裝范圍。
·有關涂裝量的管理，根據(jù)使用材料的進貨記錄和使用量記錄執(zhí)行。不得再改處理劑供應商的標準配方。
防止淋濕變色、泛堿處理劑的材料試驗：
·防止淋濕變色、泛堿隔斷性能確認試驗（染色5%氫氧化鈉溶液上吸式確認試驗）。
隔斷層厚度確認試驗（同上，然后確認切割后的剖面）。
四、砂巖石材表面的防護處理的技術要求：
本工程采用砂巖石材砌筑及砂巖石材干掛的工藝，所以對于砂巖石材的表面防護十分重要。
·必須在防護前先對污染的表面進行處理，有浸泡、液涂、噴涂、刷涂等，之后要晾干24h，再專門進行效果檢驗，以確定最后使用的防護劑達到最佳效果。
·建筑表面要完全干燥后才能涂抹防護劑，在操作中應當盡量使用全立體防護，不要只做單面防護，至少應涂兩遍以上防護劑；應按疊加涂刷和疊加與縱橫結合涂刷的工藝。
·防護劑處理后的表面須有比較強的憎水性和耐候性，且具有透氣性好，拒污力強的優(yōu)點。
·防護劑處理后須達到無泛堿現(xiàn)象。
·防護劑處理后不能影響原建筑立面顏色效果。
·防護劑涂抹后必須進行效果檢查，不合格應該立即進行涂抹。
·防護劑的質保年限不小于10年。
五、石材背面加強材：
為防止石材破損時而導致石材掉落，所有石材的吊頂，挑檐和有特殊造型的部位的石材背面全面涂膜狀的加強材。
應采用FRP（玻璃纖維補強不飽和聚酯樹脂）涂裝程度。
應在石材加工工場施工，并在粘結性確認好的條件下（素材狀態(tài)、施工環(huán)境）施工。
石材背面加強材的材料試驗要求：保證破損時保持碎片不脫落。
六、加工要求：
石板連接部位應無崩壞、暗裂等缺陷；其他部位崩邊不大于5mm×20mm或缺角不大于20mm時可修補后使用，但每層修補石板塊數(shù)不應大于2%，且宜用于立面不明顯部位。
石材色澤應符合業(yè)主和建筑師要求，花紋圖案應按樣板檢查，石材四周不得有明顯的色差，石板的編號同設計一致，不至于混亂。
石板結合其組合形式，按確定設計形式進行加工。
相關推薦：
